交流充電樁的應用

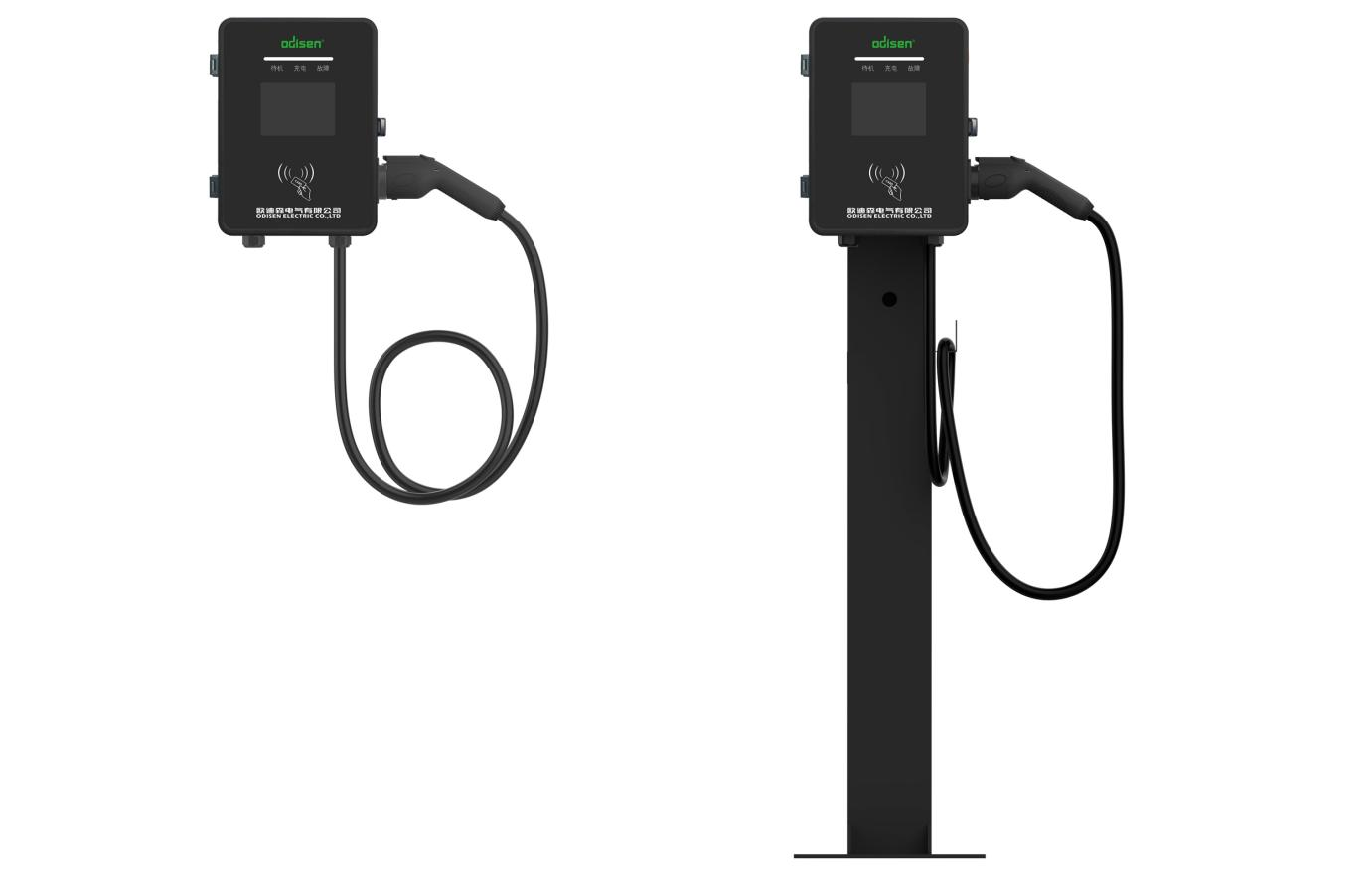

一、 交流充電樁

1、交流充電樁原理：通過交流電源向電動車的電池充放電。在交流充電過程中，電源會提供一個交流電流，它頻繁地在正、負兩個方向之間變化。電動車的充電器會將交流電流轉換為所需的直流電流以充電電池。交流充電的主要特點是充電設備簡單、成本低廉，且適用于大部分普通家庭電源。交流充電樁是使用交流電源為電動汽車提供電能的充電方式，交流充電功率一般較小，也被稱為慢充。交流慢充系統通過慢充線束（充電樁或整車自帶）與交流充電樁或220V家用交流插座連接，通過車載充電機OBC將220V交流電轉化為直流電，實現電動汽車動力電池的能力補充。

2、交流充電樁的標準：

2.1.國家標準

GB/T 20234.2-2015電動汽車交流充電器 第2部分:交流充電接口

GB/T 18487.1-2015電動汽車用安全規范 第1部分:車用電池組

2.2.行業標準行業標準主要由中國汽車工業協會、中國電力設備行業協會等制定，如《新能源汽車充電設施技術規范》、《電動汽車充換電站設計規范》等。

2.3.歐洲標準歐盟對充電樁的標準主要由歐洲標準化委員會（CEN）和歐洲電氣標準化委員會（CENELEC）制定，其中最主要的標準為EN 61851。

2.4.美國標準
美國對充電樁的標準主要由美國國家標準協會（ANSI）和美國電氣與電子工程師協會（IEEE）制定，其中最主要的標準為SAE J1772。

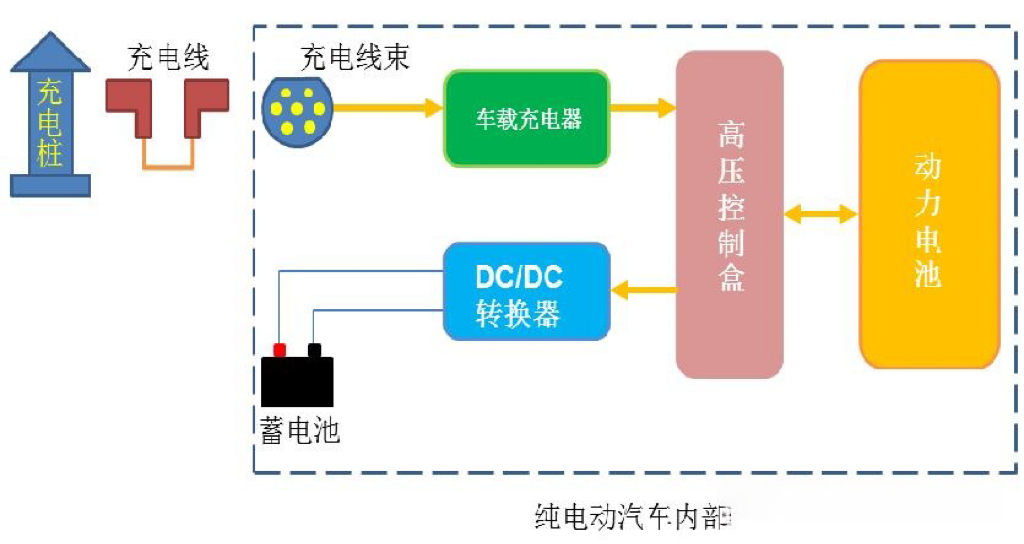

3、交流充電樁系統組成：

新能源汽車充電系統主要由充電樁、充電線束、車載充電器、高壓控制盒、動力電池、DC-DC轉換器、低壓蓄電池以及各種高壓線束和低壓控制線束等組成。

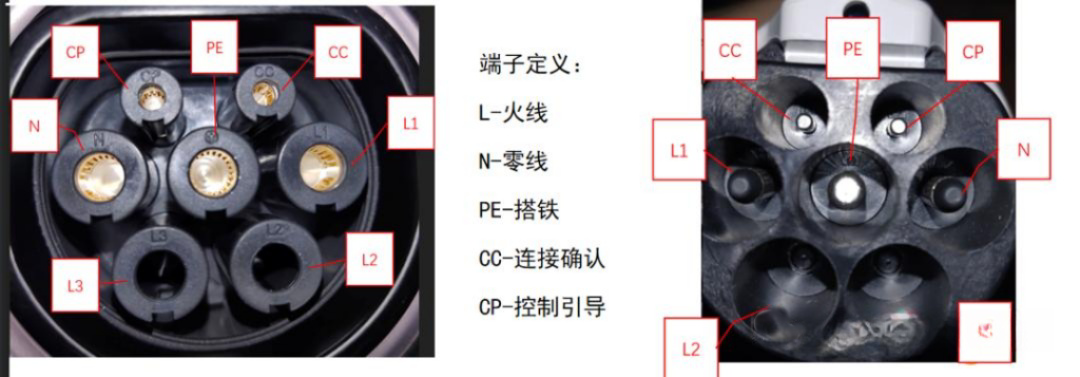

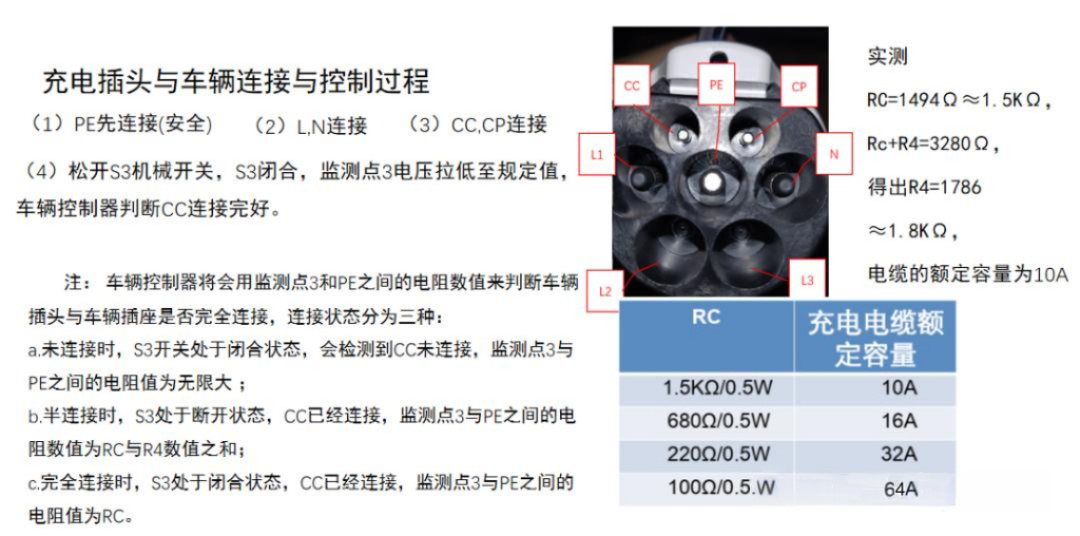

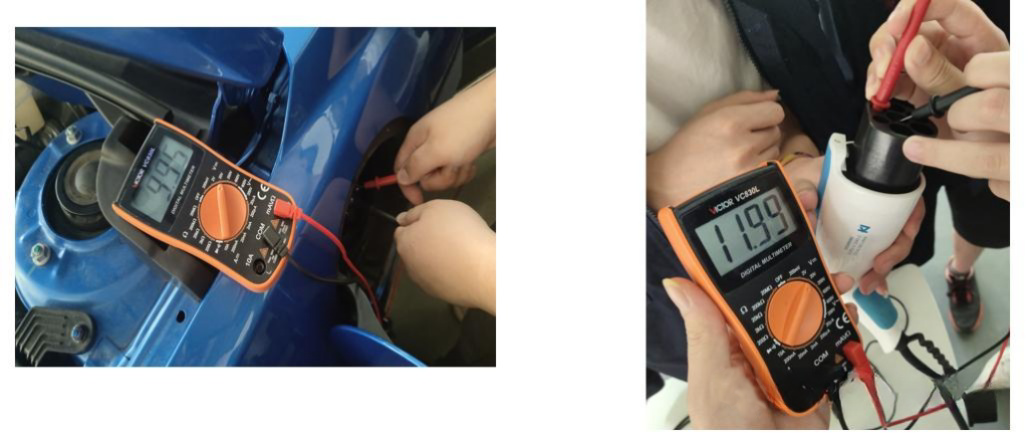

4、交流充電樁接口：是7個孔的交流插座

當車輛處于交流充電模式下，車載充電機檢測交流充電接口的CC、CP 信號 ( 充電槍插入、導通信號 )并喚醒 BMS，BMS喚醒車載充電機并發送指令充電，同時閉合主繼電器，動力電池開始充電。充電時間:預估 13h ~ 14h 可充滿。

5、交流充電樁電源：

1、3.5KW、7KW交流充電樁采用AC220V, 11KW、21KW交流充電樁采用AC380V。1）CC、CP信號連接正常。

2、車載充電器(OBC)220VAC供電電源正常，OBC常電源正常，OBC工作正常。

3、OBC喚醒信號正常

4、車輛端VCU、組合儀表、車載終端、BMS通訊正常，正負接觸器正常。

5、動力電池包溫度大于0度，小于45度。

6、動力電池包最高單體電池電壓與最低電池電壓壓差小于300mv。

7、動力電池包最高溫度點與最低溫度點溫差小于15度。

8、車輛絕緣電阻阻值大于500Ω/v。

9、實際最高單體電壓不大于單體電池額定電壓400mv。

10、高低壓線路連接正常、遠程預約充電開關關閉。

6、交流充電樁充電流程：

交流充電需要使用交流充電樁，中間需要經過車載充電機和電池管理系統兩道關卡。直流充電需要使用直流充電樁。交流樁具體充電流程如下：
第1步：插槍用戶從充電樁拔槍并插入汽車充電口，槍和車的物理連接完成。
第2步：掃碼啟動用戶手機小程序/APP掃描樁上的二維碼獲取充電樁唯一編碼和充電槍編碼等，同時確保賬戶里有足夠的余額，然后點擊小程序/APP上的【啟動充電】。

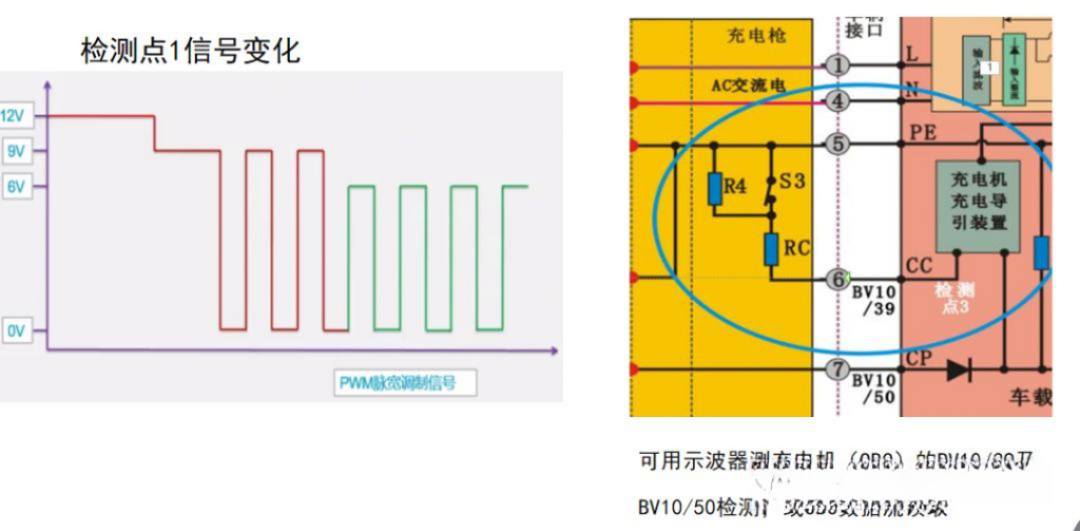

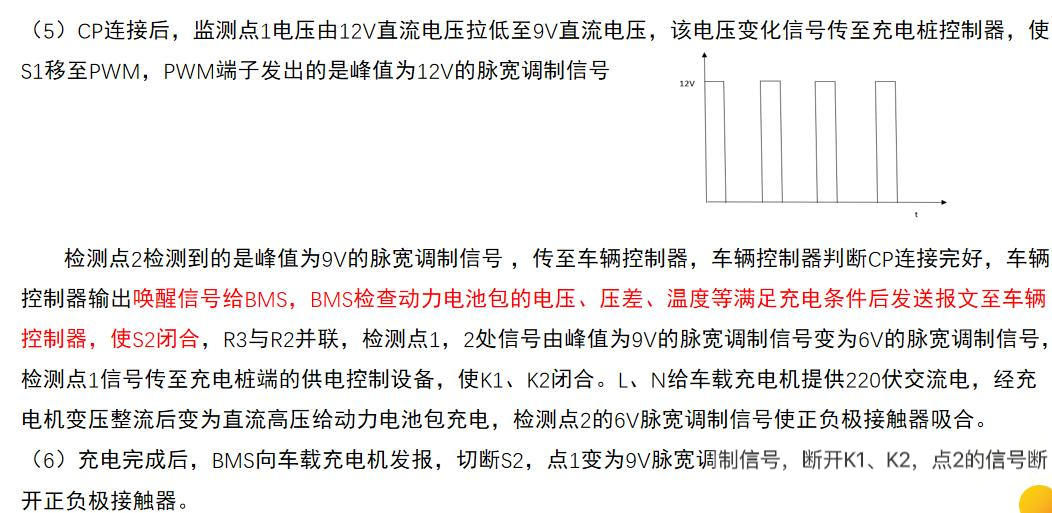

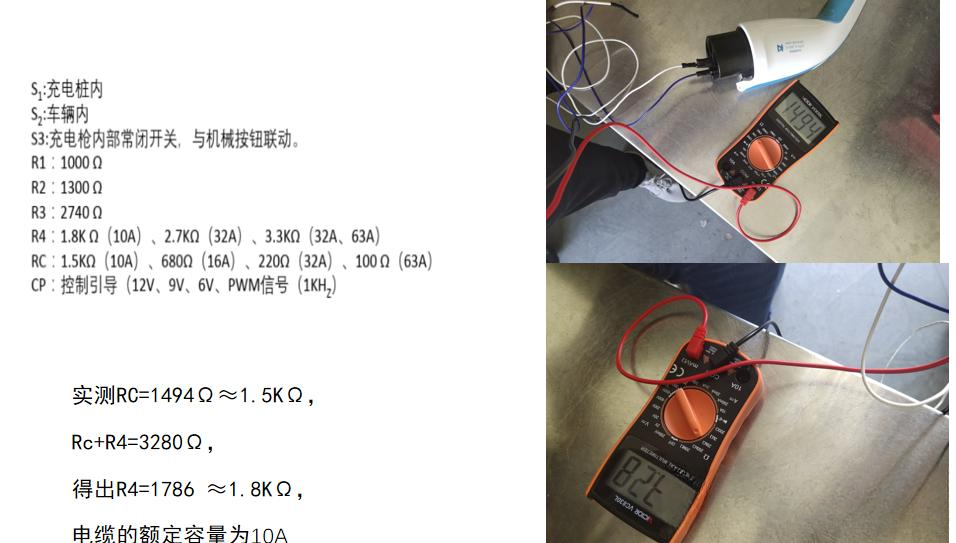

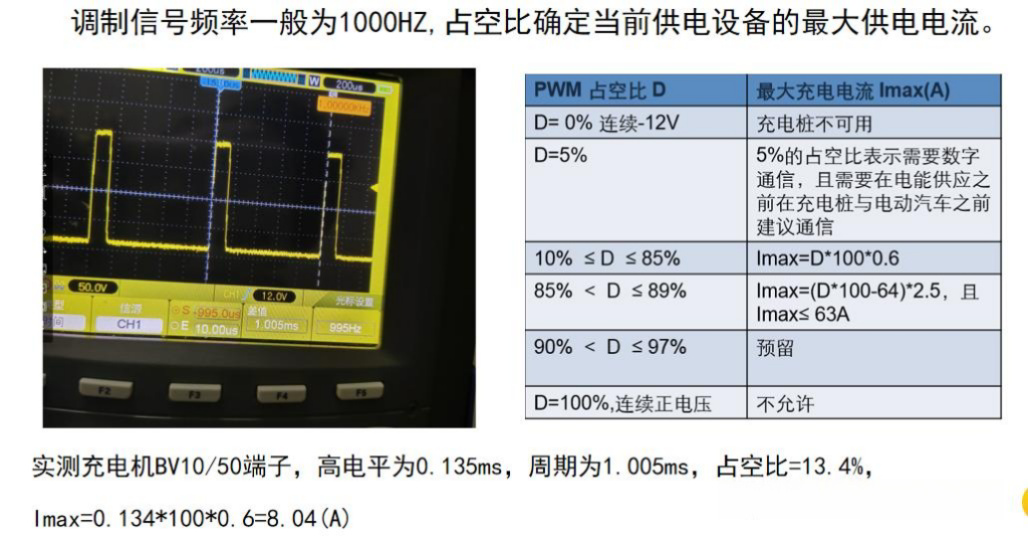

第3步：開始充電充電樁發送“充電激活信號”和“交流充電連接信號”給VCU和BMS。VCU檢測到“充電激活信號”和BMS發出的“交流充電連接信號”，吸合“慢充高壓繼電器”并控制慢充電子鎖執行“閉鎖邏輯”。BMS通過CP回路電壓檢測車端槍頭是否插接良好，并通過檢測CC回路阻值識別“電纜的額定容量”，通過檢測CP回路的PWM信號確認交流充電樁的最大供電電流，BMS將前兩者與OBC發送的“額定輸入電流值”進行取小設定為OBC的“最大允許輸入電流值”設定車載充電機輸入電流，并將充電電壓及充電電流信息發送OBC。BMS吸合充電繼電器，并通過CAN報文發送“車載充電機控制命令”，OBC收到后啟動充電。
第4步：停止充電結束充電，把槍放回槍座。

7、交流充電樁安裝流程：

1.準備工具將充電樁從包裝箱中移出之前，應注意檢測包裝箱是否有損壞，對照發貨裝箱清單，檢查隨機附件型號是否齊全、正確。如發現附件缺少或型號不符，應及時做好現場記錄，并立即與制造商聯系。同時需要準備的工具有：萬用表、電鉆、絕緣扳手、壓線鉗和斜口鉗等，在完成以上工作后還需要線纜，線纜規格具體如下：

2.選擇合適的位置首先，要選擇合適的位置來安裝充電樁。最好選擇離電源近、停車位方便的地方。

3.確定電源接口根據交流充電樁的功率和電壓確定電源接口的類型和參數，并選擇合適的電源接口。

4.固定底座使用膨脹螺栓將底座固定在地面上。

5.接線按照交流充電樁的接線圖，將充電樁與電源連接。
6.調試測試連接電源進行測試調試，如果需要網絡連接網絡進行測試，確保充電樁能夠正常工作。

7.啟用充電樁在所有測試都通過后，啟用充電樁。
